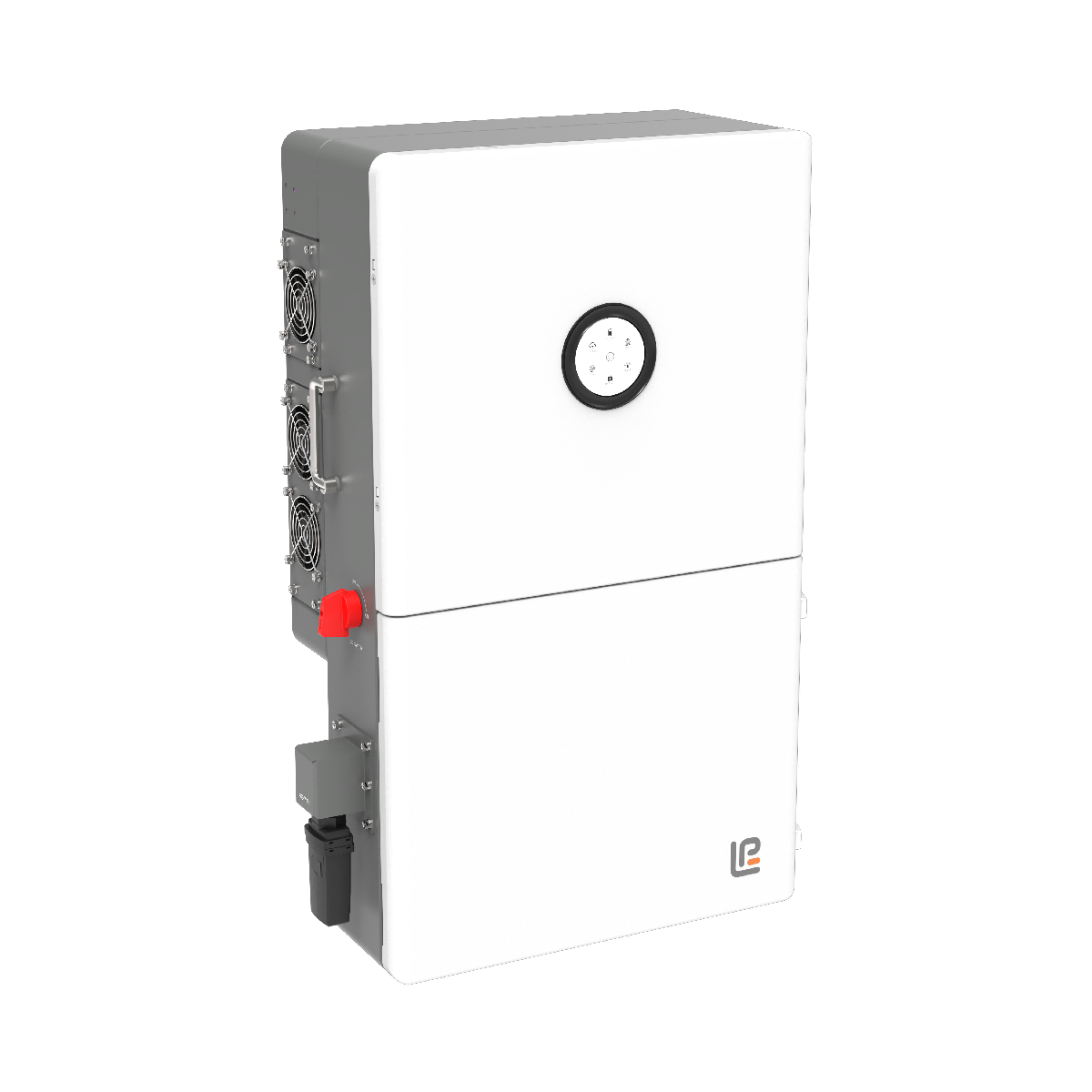

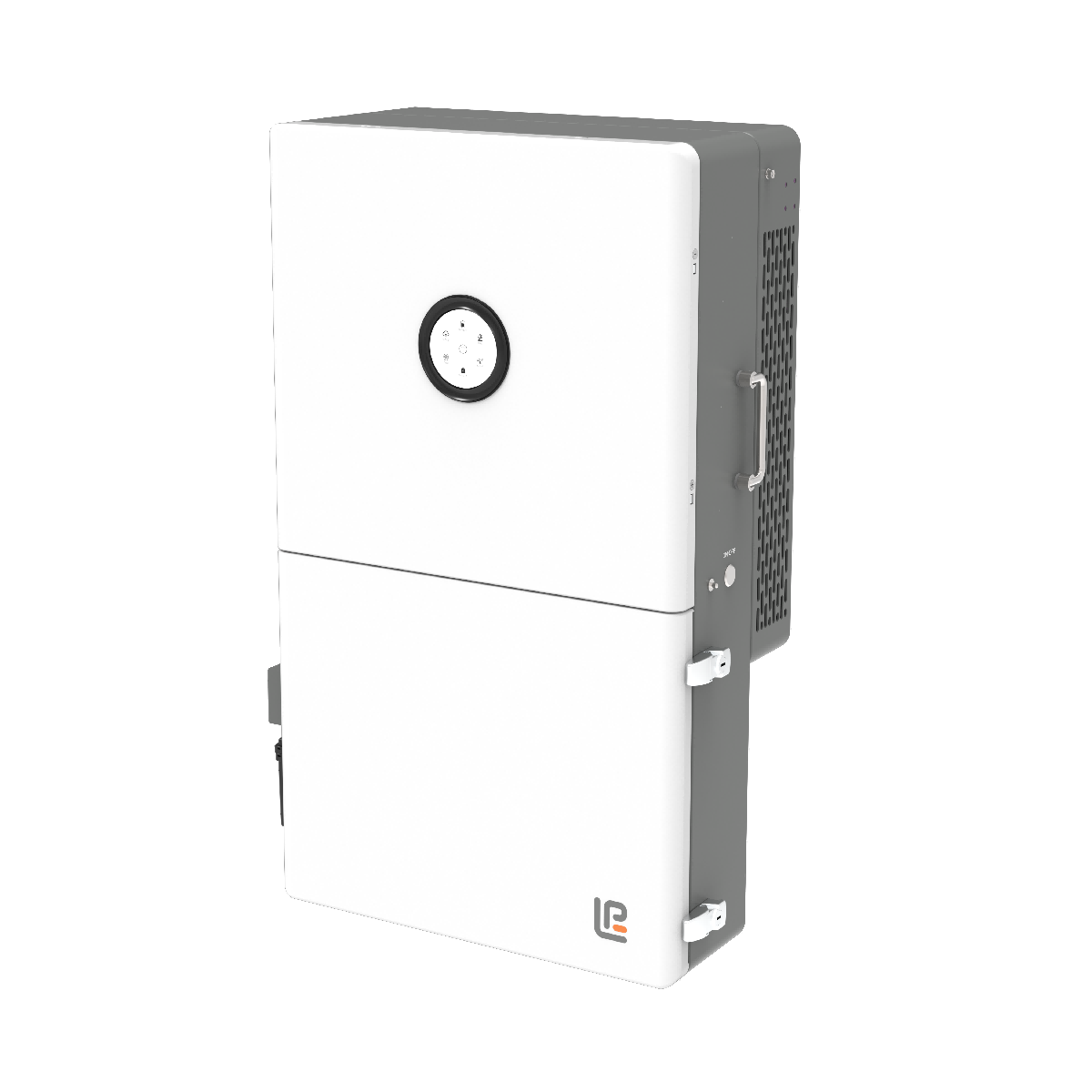

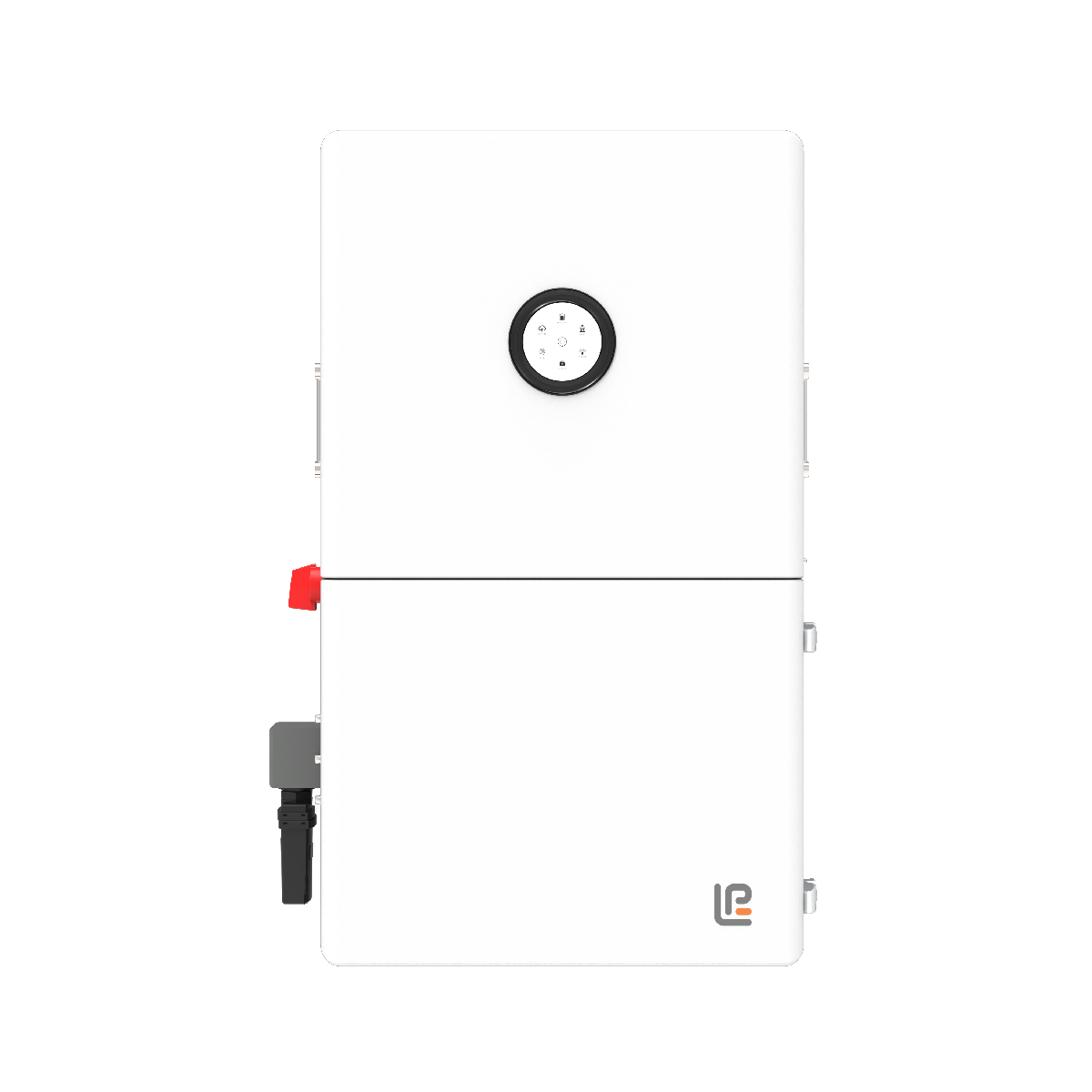

5~12kW 混合逆变器-美标裂相
Model: LI-HB5KL-US/LI-HB7.6KL-US/LI-HB9.6KL-US/LI-HB11.4KL-US
5kW 7.6kW 9.6kW 11.4kW分相混合太阳能逆变器,防护等级IP65,适用于太阳能发电系统
- 最高 11.4kW 输出,集成 200A 转换继电器,支持全家备份电源.
- 最多 4 个 MPPT,最大 17.1kW 太阳能输入功率.
- 具有 UPS 功能,切换时间 ≤ 10ms.
- 兼容锂电池和铅酸电池.
- 与发电机输入兼容以进行备份.
- IP65 保护,支持室内和室外安装.
Technical Specifications
| 产品名称 | 5~12kW 混合逆变器 | |||
| 产品型号 | LI-HB5K-US | LI-HB7.6K-US | LI-HB9.6K-US | LI-HB11.4K-US |
| 光伏组串输入 | ||||
| 最大 PV 数组功率 | 7500W | 11400W | 14400W | 17100W |
| 最大直流电压 | 600V | |||
| MPPT 电压范围 | 90~550V | |||
| 额定直流电压 | 380V | |||
| 启动电压/最小输入电压 | 100V | |||
| 最大输入电流 | 16/16/16A | 16/16/16/16A | ||
| 每 MPPT 最大组串数 | 1/1/1 | 1/1/1/1 | ||
| MPPT 数量 | 3 | 4 | ||
| 电源输入 | ||||
| 电压范围 | 40~60V | |||
| 最大充电/放电电流 | 160A | 240A | ||
| 交流输出[并网] | ||||
| 额定交流功率@208Vac | 4330W | 6580W | 8320W | 9880W |
| 额定交流功率@240Vac | 5000W | 7600W | 9600W | 11400W |
| 额定交流电流@240Vac | 20.8A | 31.7A | 40A | 47.5A |
| 最大交流电流@240Vac | 22.9A | 34.8A | 44A | 52A |
| 额定交流电压/范围 | L1/L2/N/PE,208V/240V;183V~229V/211V~264V | |||
| 额定输出频率 | 60/54-65Hz | |||
| 交流输出[备份模式] | ||||
| 额定输出功率@240Vac | 5000W | 7600W | 9600W | 11400W |
| 过载能力 | 11400W | 17100W | ||
| 额定输出 | 120/240V,60Hz | |||
| 效率 | ||||
| 最大效率 | 97.2% | |||
| CEC 效率 | 96.5% | |||
| 交流-电池最大效率 | 94.2% | |||
| 接口 | ||||
| 通信端口 | RS232+RS485(RJ45) +DRM(RJ45) | |||
| 通信 | Wi-Fi/以太网/4G | |||
| 通用规格 | ||||
| 保护 | 过电压保护,交流浪涌保护,直流浪涌保护,过热保护,接地保护,AFP,RSD | |||
| 工作温度范围 | -40~60℃(>45℃ 功率降额) | |||
| 冷却方式 | 强制风冷 | |||
| 湿度 | 0%~100%(无凝结) | |||
| IP 等级 | IP65 | |||
| 尺寸(长*宽*高) | 810*485*247mm | |||
| 重量 | 48kg | |||
| 保修 | 10 年 | |||
| 认证 | UL1741 CRD, IEEE1547, UL1699B, UL1998, UL9540, CAN/CSA C22.2.107.1-1, FCC, Part 15 Class B, SRD-UL1741 | |||
